Огни большого молекса

K1KS

Дата: Вс, 23.12.07, 08:30 | Message # 1

Моббинг-мен
Модераторы
Активность: 523
Рейтинг: 20 ±
Замечания:  ±
 ----
: 44333122
: Российская Федерация , СИБАЙ FOREVER
: S75 MegaFon
:
У нас с 01.02.07
Зовут: Дооонел

Статус: В загуле
Я узнал об этом моде из форумов и решил сделать его сам. Он совсем несложный, если есть подходящие инструменты, правда, местами довольно мутарный, т.к. тут требуется терпение и маcтерство ювелира. Сейчас мы пройдемся по всем его этапам.

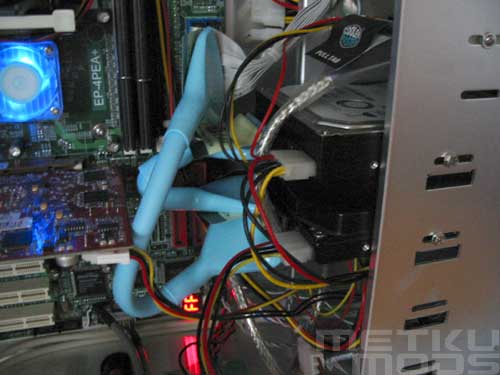

Обычные молексы

Вот так выглядят стандартные коннекторы «molex» к блоку питания Antec’s TruePower 480. Ничего особенного. Посмотрим, что тут можно придумать.

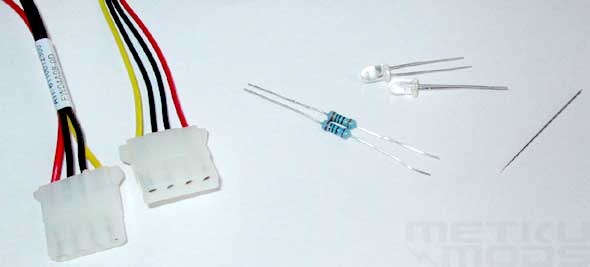

Необходимые материалы

Прежде всего, тебе понадобятся светодиоды. Я использовал синие светодиоды с характеристиками 3.5В и 20mA и яркостью около 2000-3000 мкд. Последовательно со светодиодом я подсоединил резистор с сопротивлением 100 Ом. Это самое подходящее, что нашлось в моем ящике для инструментов. Разбирал я молексы с помощью иголки.

Но ты лучше используй 5В-ые светодиоды. Тогда не понадобятся резисторы, и модификацию будет выполнить проще и быстрее.


Светодиоды

Для данного мода лучше всего подходят 3мм-вые светодиоды. У меня были только 5мм-ые, так что мне пришлось еще и их немножко модифицировать. Левый светодиод я подпилил напильником, чтобы он мог поместиться внутрь молекса. Будь у меня 3мм-ый светодиод, эта процедура не потребовалась бы.

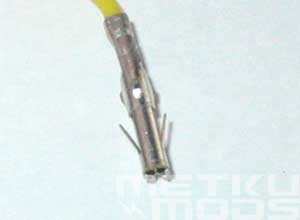

Штыри

Штыри крепятся в молексе с помощью двух заостренных выступов. Отогни их, чтобы штырь мог свободно выйти из коннектора. Для этого загляни спереди внутрь коннектора и тебе сразу станет ясно, как нужно отогнуть эти выступы.

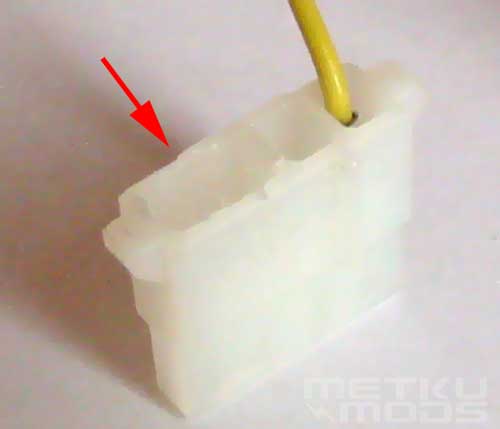

Модифицированный молекс

В молексе штыри отделены друг от друга тремя «перегородками». Удали одну из таких перегородок либо между 5В-вым штырем и заземленным, либо между двумя заземленными штырями. Мой светодиод будет работать от 5В, поэтому мне подходят оба варианта, но если ты собираешься подключить свой светодиод к 12В, то тебе нужно удалить перегородку между 12В-вым штырем и заземленным. Для ускорения процесса я воспользовался дремелем и фрезерной насадкой. Ты можешь использовать кусачки или нож, etc. Даже если ты поместишь светодиод между заземленными штырями, имей в виду, что надо еще подвести к нему питание от 5В-го или 12В-го штыря

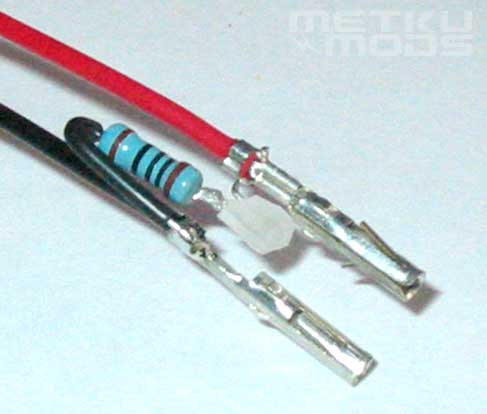

Припаяли (прошу прощение за качество снимка)

Готово. Можно вставлять штыри обратно в молекс. Снова немного отогни крепежные выступы на штырях и засунь их назад. Возможно, ты даже услышишь щелчок, когда вставишь контакты в молекс и выступы зафиксируют их положение. После этого я еще для большей верности приклеил штыри, между которыми встроен светодиод, термоклеем.

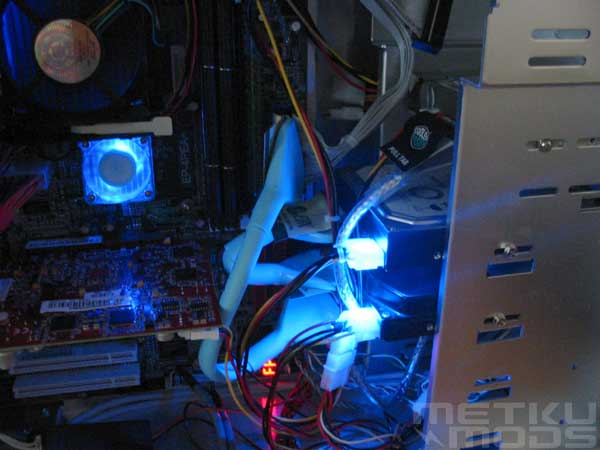

Мод готов

Довольно быстро и не так уж сложно! Для разнообразия можно поэкспериментировать со светодиодами разных цветов или вмонтировать в один молекс несколько разноцветных светодиодов и установить переключатели цветов молекса. Этот небольшой прикольный мод, вполне возможно, окажется очень даже популярным и, может, производители блоков питания тоже увидят в нем для себя некий потенциал. :) Счастливо помодить!




ACURA

Дата: Ср, 30.04.08, 23:07 | Message # 2

Горожанин
Активность: 111
Рейтинг: 10 ±
Замечания:  ±
 ----
: 475522055
: Украина ,
: M75
:
У нас с 15.06.07
Зовут: Степан

Статус: В загуле
Ет твой мод?!



M@zzz

Дата: Чт, 01.05.08, 13:46 | Message # 3

Фтыкатель
Помощник
Активность: 835
Рейтинг: 21 ±
Замечания:  ±
 ----
: 348651950
: Российская Федерация ,
: ВS ЕL71 sghU600 Gigabyte ms800
:
У нас с 17.02.07
Зовут: Максимыч

Статус: В загуле
гламурненько
